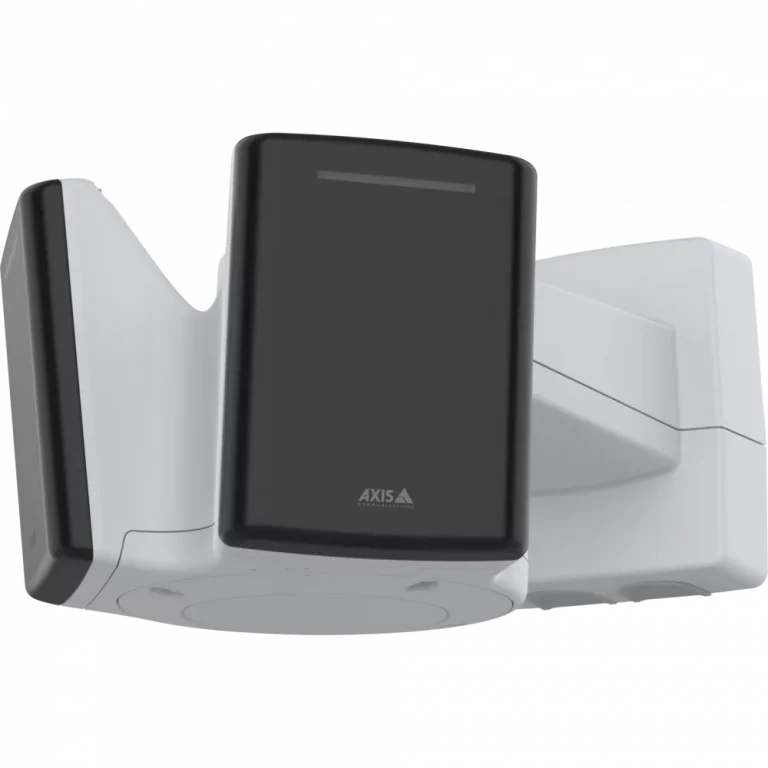

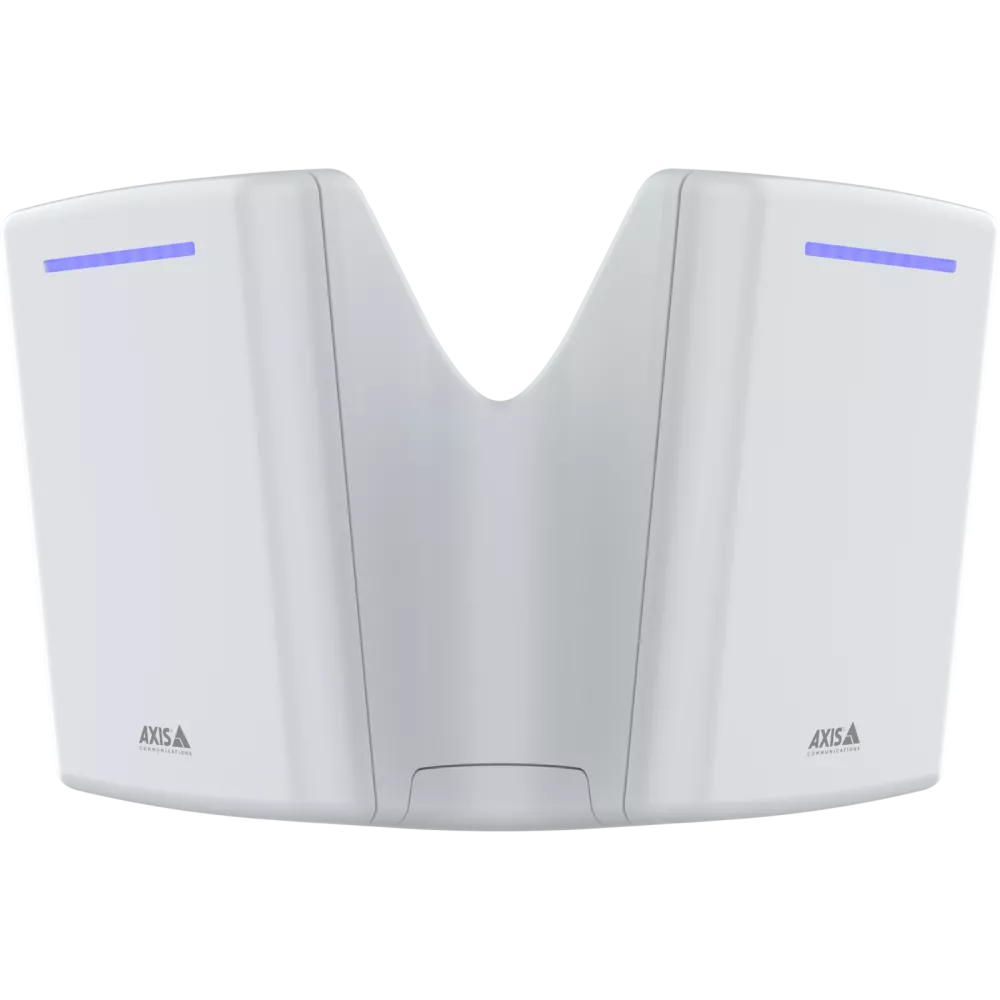

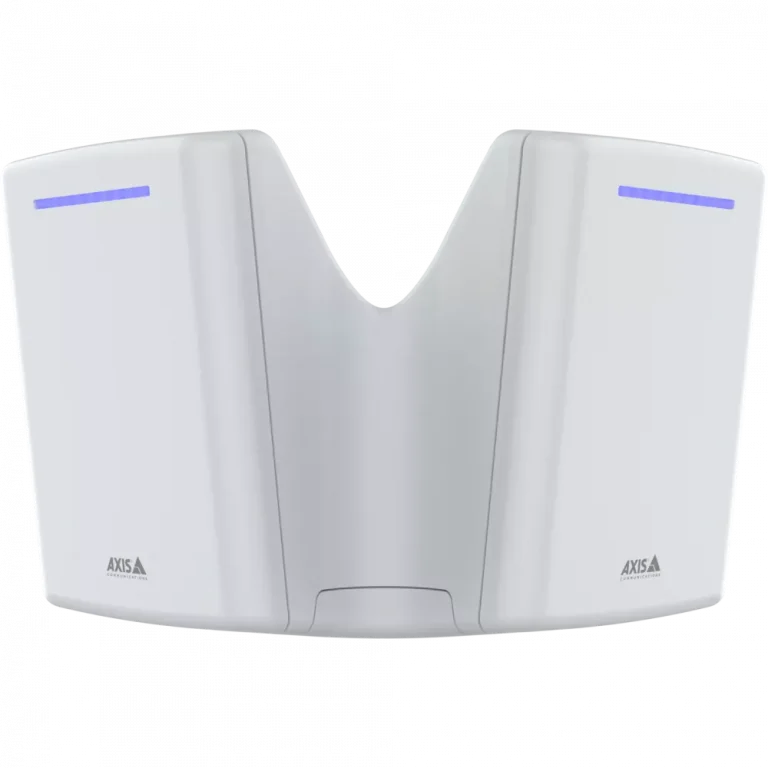

AXIS　D2122-VEレーダー

この強力なレーダーはAI駆動の高精度の分類を実現し、180°の水平検知範囲を提供します。対象のAxis PTZカメラとの高度な統合により、優れた監視機能、最適化された視覚的検証、最先端のPTZオートトラッキングを可能にする、次世代のレーダーとビデオの融合を実現します。

優れた精度で比類のないエリアをカバー

ARTPEC-9をベースに構築されたAXIS D2122-VEは、180°という広角の水平検知範囲を提供し、あらゆる天候や照明の条件下で24時間365日、広範囲にわたる信頼性の高い検知とAI駆動の分類を実現します。20,000 m²*のエリアで最大140 mの距離から人物を検知できます。また、最大100個の異なる物体を同時に正確に追跡することができます。独自のボックス形状の検知ゾーンと認識ゾーンを使用することでシステム設計が簡素化され、より効率的で最適化されたカバレッジ計画を提供します。このレーダーは、頑丈なポール、フェンスライン、または建物前面を囲む壁にマウントするのに適しています。さらに、ストロボサイレンやカメラ録画の起動など、他のデバイスでの自動アクションをトリガーすることが可能です。

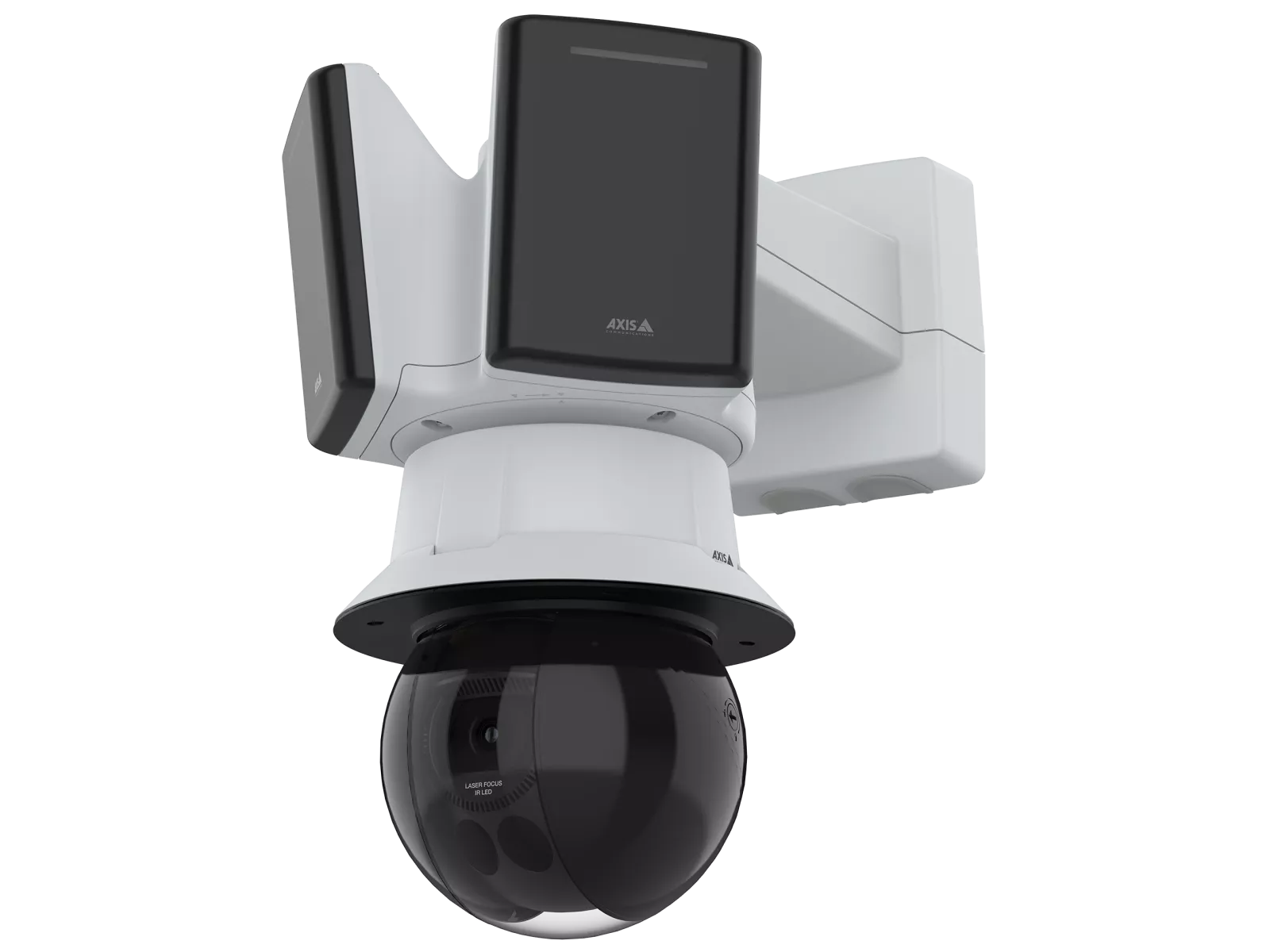

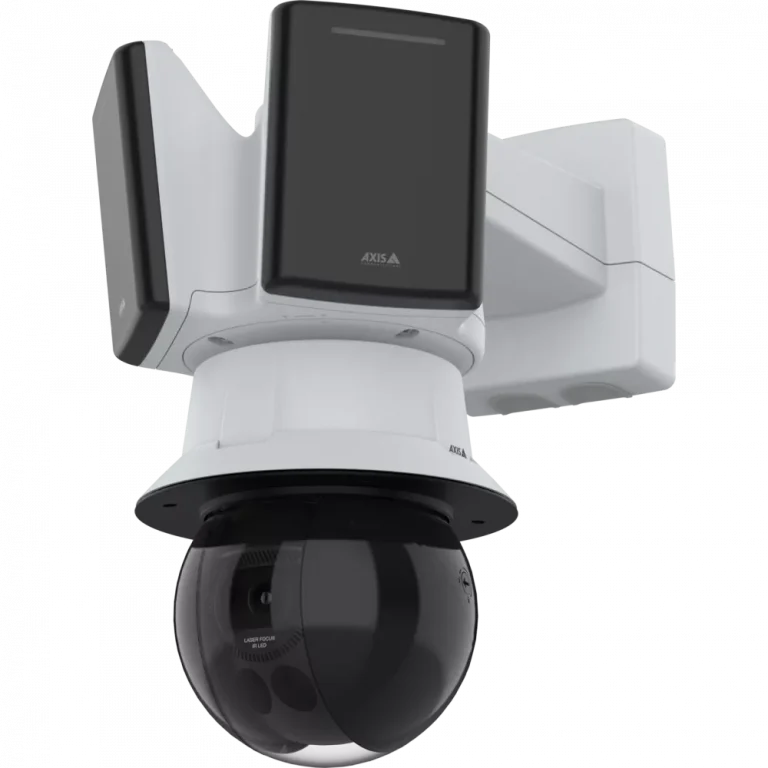

次世代のレーダーとPTZカメラの融合による最適なパフォーマンス

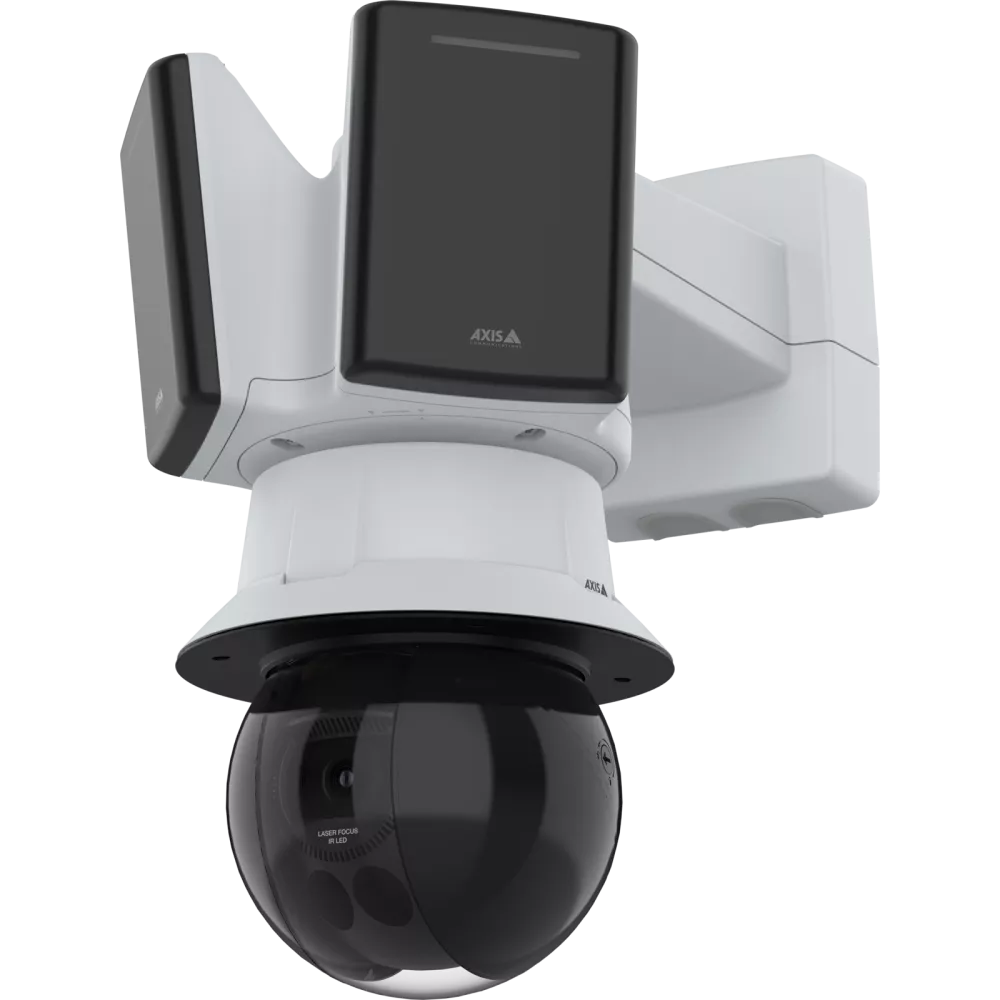

このレーダーはスタンドアロンで動作するか、対象のARTPEC-9 PTZカメラと統合して動作し、AI駆動のレーダー分析とPTZカメラのビデオ分析を組み合わせ、誤報を最小限に抑える次世代のレーダービデオ融合技術を実現します。この高度な統合により、エッジでの正確なAI駆動の視覚的検証と最先端のオートトラッキング機能で、シームレスな動作を実現し、監視システムを強化する保護層を追加できます。

この多層的なアプローチにより、セキュリティ担当者や運用スタッフは、より豊富なデータと優れた意思決定ツールを活用して最大限の効率を得ることができます。2台のデバイスはエッジツーエッジのレーダーペアリングで統合され、すべての設定はPTZカメラで処理されます。優先順位付けされた物体やユーザー定義のゾーンに基づいてカスタマイズされたシナリオを設定し、対象の物体にPTZカメラを自動的に向けることができます。

多層構造の費用対効果の高いソリューション

レーダーとビデオの融合により、イベントをトリガーする前にレーダーとビデオ分析の両方で検知および分類する必要がある「ダブルノック検証」を設定することもできます。これにより、誤報発生率がさらに低下し、時間と労力が節約されます。レーダーとPTZカメラの両方がエッジでAI駆動の分析とレーダーとビデオの融合を行い、パフォーマンスを向上させてコストを削減します。AXIS D2122-VEは、AxisのPTZカメラと同じマウントインターフェースを使用しているため、既存の設置に簡単に追加できます。また、Power over Ethernet出力に対応しているため、追加の配線は不要です。ARTPEC-9 PTZカメラとそのIR照度は、レーダーによってトリガーされた場合にのみ作動し、省エネを最大化します。さらに、レーダーペアリングを介して互換性のあるカメラと統合すれば、IPアドレスは1つで済みます。追加のVMSライセンスは不要です。

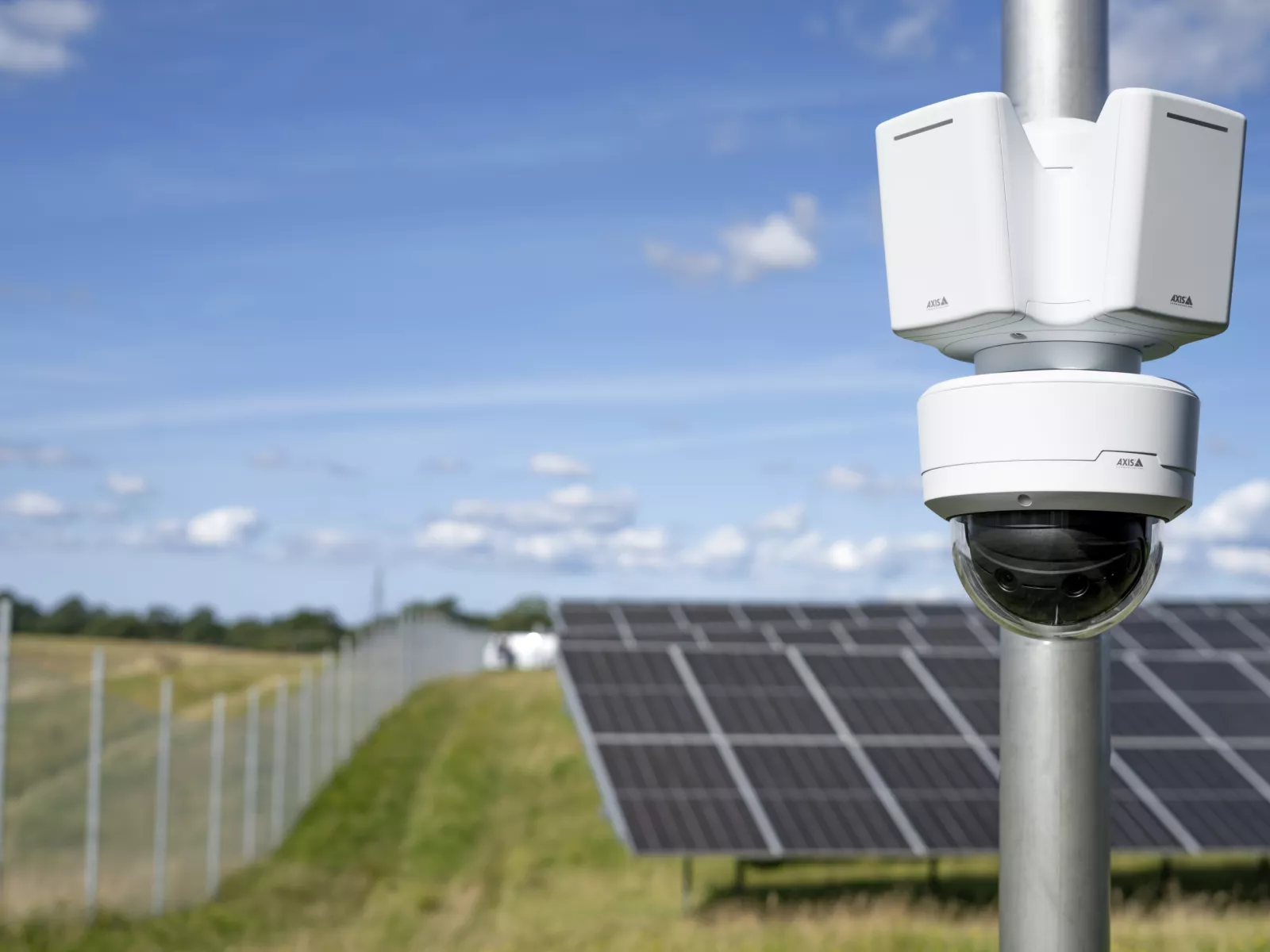

柔軟な設置と組み合わせ

柔軟性を考慮して設計されたAXIS D2122-VEは、要件の変更に合わせてシステムをカスタマイズできます。対象のARTPEC-9 PTZカメラとの高度な統合に加えて、他のAxis PTZカメラやストロボスピーカーなどのさまざまなデバイスとも連携します。また、パノラマカメラとペアリングすることで、AXIS Radar Data Visualizerで強化された180°の視覚的カバー範囲を得ることも可能です。広範囲な検知が可能であるにもかかわらず、このレーダーはユニット面積あたりの通常消費電力 (m² / 平方フィートあたり) が低く、優れたエネルギー効率を実現します。結論 この柔軟なソリューションは、モバイル監視や電力供給が限られているオフグリッド設備など、さまざまな場所に最適です。さらに、レーダー画像の安定化により、デバイスが振動にさらされても、より正確なレーダー画像を確実に撮影できます。

注：
*物体の検知と認識に関する仕様については、製品のデータシートを参照してください。

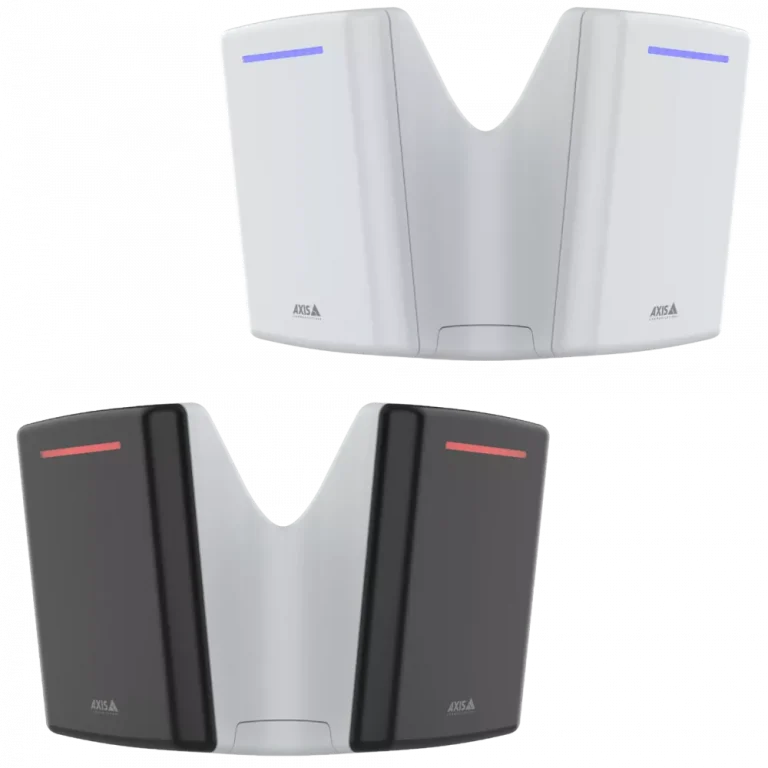

バリエーション		AXIS D2122-VE Radar Black AXIS D2122-VE Radar White
レーダー	プロファイル	エリア監視
	センサー	FMCW (周波数変調連続波)
	物体のデータ	物体の種類（クラス：人、車両、不明）、範囲、方向、速度
	周波数	24.05～24.25 GHz
	RF送信電力	<100 mW (EIRP) ライセンス不要。無害な電波。
	推奨取り付け高	4～10 m (13～33 ft)
	認識ゾーン	エリア監視プロファイル : 人物を検知する場合、最大 140 m (450 ft)
	検知範囲	エリア監視プロファイル : 車両を検知する場合、最大 200 m (650 ft)
	ラジアル速度	エリア監視プロファイル : 最高時速80 km (50 mph)
	検知フィールド	水平方向 : 180°
	速度精度	＋/－ 2 km/h (1.25 mph)
	距離精度	エリア監視プロファイル : 0.9 m (3 ft)
	角度精度	<0.5°
	空間的区別	3 m³
	データリフレッシュレート	6.67 Hz
	撮影範囲	エリア監視プロファイル : 20000 m² (215000 sq ft) (人の検知時) 39000 m² (421000 sq ft) 車両に対して
	共存ゾーン	周波数バンド : 24 GHz 半径 : 500 m (1640 ft) 推奨レーダー数：最大12台
	レーダーコントロール	複数の検知ゾーン、クロスライン検知 (1本または2本のラインを使用)、除外ゾーン (一時的な物体、物体の速度、物体のタイプに対するフィルター、設定可能なトリガー継続時間を使用) レーダー送信のオン／オフ、レーダー画像安定化、グリッド不透明度、ゾーン不透明度、カラースキーム、トレイルの残存時間、検知感度、揺れ物体フィルター、不明物体フィルター、基準マップのキャリブレーション（スケール、パン、ズームのオプション付き）
システムオンチップ (SoC)	モデル	ARTPEC-9
	メモリー	RAM 2 GB、フラッシュ8 GB
	コンピューティング機能	深層学習処理ユニット (DLPU)
ビデオ	ビデオ圧縮	H.264 (MPEG-4 Part 10/AVC) Baseline、Main、High Profile H.265 (MPEG-H Part 2/HEVC) メインプロファイル AV1 Motion JPEG
	解像度	16 : 9 : 1920×1080～320×200 4 : 3 : 1440×1080～160×120
	フレームレート	すべての解像度で最大10 fps (50/60 Hz)
	ビデオストリーミング	最大20の設定可能でユニークなビデオストリーム Axis Zipstream technology (H.264/H.265) フレームレートおよび帯域幅の制御 VBR/ABR/MBR H.264/H.265 低遅延モード ビデオストリーミングインジケーター
ネットワーク	ネットワークプロトコル	IPv4、IPv6 USGv6、ICMPv4/ICMPv6、HTTP、HTTPS、HTTP/2、TLS、QoS Layer 3 DiffServ、FTP、SFTP、CIFS/SMB、SMTP、mDNS (Bonjour)、UPnP®、SNMP v1/v2c/v3 (MIB-II)、DNS/DNSv6、DDNS、NTP、NTS、PTP、RTSP、RTP、SRTP/RTSPS、TCP、UDP、IGMPv1/v2/v3、RTCP、ICMP、DHCPv4/v6、ARP、SSH、LLDP、CDP、MQTT v3.1.1、Securesyslog (RFC 3164/5424、UDP/TCP/TLS)、リンクローカルアドレス (設定不要)
システムインテグレーション	アプリケーションプログラミングインターフェース	VAPIX®、AXIS Camera Application Platform (ACAP) など、ソフトウェア統合のためのオープンAPI (仕様についてはaxis.com/developer-communityを参照)。 ワンクリックによるクラウド接続 ONVIF® Profile G、ONVIF® Profile M、ONVIF® Profile S、ONVIF® Profile T (仕様についてはonvif.orgを参照)
	ビデオ管理システム	AXIS Camera Station Pro、AXIS Camera Station 5、およびaxis.com/vmsで入手可能なAxisパートナー製ビデオ管理ソフトウェアに対応
	画面上コントロール	メディアクリップの再生
	エッジツーエッジ	マイクのペアリング スピーカーのペアリング カメラのペアリング サイレンとライトのペアリング
	イベント条件	アプリケーション層 デバイスの状態：動作温度範囲超過/動作温度範囲内、IPアドレスのブロック/削除、ライブストリーム有効、ネットワーク接続断絶、新規IPアドレス、システムの準備完了 エッジストレージ：録画中、ストレージの中断、ストレージの健全性に関する問題を検出 I/O：手動トリガー、仮想入力が有効 MQTT：MQTTクライアント接続 スケジュールおよび繰り返し：スケジュール
	イベントアクション	照明：照明を使用、ルールがアクティブな間に照明を使用 LED：ステータスLEDを点滅、ルールがアクティブな間にステータスLEDを点滅 MQTT：MQTT公開メッセージを送信 通知：HTTP、HTTPS、TCP、電子メール オーバーレイ (テキスト) レーダー：動的LEDストリップ、レーダーオートトラッキング、レーダー検知 セキュリティ：設定の消去 SNMPトラップメッセージ：送信、ルールがアクティブな間に送信 画像またはビデオクリップ：FTP/SFTP/HTTP/HTTPS/ネットワーク共有/電子メール
	データストリーミング	レーダーメタデータ：相対位置、GPS 位置、、速度、進行方向、物体タイプ
	設置支援機能内蔵	参照マップのキャリブレーション、チルト角度のセンサー、GPS位置
分析機能	アプリケーション	サポート AXIS Radar Autotracking for PTZ (Slew to Cue) サポートされているカメラについては、axis.com/products/axis-radar-autotrackingを参照してください。 AXIS Camera Application Platformに対応し、サードパーティ製アプリケーションをインストール可能 (axis.com/acapを参照)
認証	製品のマーキング	CE、CRA、CRC、ENACOM、FCC、ICASA、MIC Telecom、MOC、MTC、RATEL、RCM、RSM、SUBTEL、UL、URSE、VCCI、WPC
	サプライチェーン	TAA準拠
	EMC	EN 55035、EN 55032 Class B、EN 50121-4、EN 61000-6-1、EN 61000-6-2 米国 : FCC Part 15 Subpart B Class B 鉄道 : IEC 62236-4
	安全性	CAN/CSA C22.2 No. 62368-1 ed. 3、IEC/EN 62368-1 ed. 3、EN 62311
	環境	IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-6、IEC 60068-2-14、IEC 60068-2-27、IEC 60068-2-78、IEC/EN 60529 IP66/IP67、IEC/EN 62262 IK09/IK10、ISO 21207 (Method B)、ISO 4892-2、ISO 12944-6 C5、NEMA 250 Type 4X、NEMA TS 2 (2.2.7-2.2.9)
	無線	EN 300440、EN 301489-1、EN 301489-3、FCC Part 15 Subpart C、RSS-210
	ネットワーク	NIST SP500-267
	サイバーセキュリティ	EN 18031-1、ETSI EN 303 645、BSI IT Security Label、FIPS 140
サイバーセキュリティ	エッジセキュリティ	ソフトウェア : 署名付きOS、総当たり攻撃による遅延からの保護、ダイジェスト認証、OAuth 2.0 RFC6749 クライアントクレデンシャルフロー/OpenID認証コードフローによるADFSアカウント一元管理、パスワード保護、Axis暗号モジュール (FIPS 140-2レベル1) ハードウェア : Axis Edge Vaultサイバーセキュリティ プラットフォーム セキュアキーストア : 安全なエレメント (CC EAL 6+、FIPS 140-3 レベル3)、システムオンチップセキュリティ (TEE) AxisデバイスID、署名付きビデオ、セキュアブート、暗号化ファイルシステム(AES-XTS-Plain64 256bit)
	ネットワークセキュリティ	IEEE 802.1X (EAP-TLS、PEAP-MSCHAPv2)、IEEE 802.1AE (MACsec PSK/EAP-TLS)、IEEE 802.1AR、HTTPS/HSTS、TLS v1.2/v1.3、Network Time Security(NTS)、X.509証明書 PKI、ホストベースのファイアウォール、WPA/WPA2-Enterprise (EAP-TLS、EAPPEAP/MSCHAPv2)
	文書化	AXIS OSハードニングガイド Axis脆弱性管理ポリシー Axisセキュリティ開発モデル AXIS OSソフトウェア部品表 (SBOM) ドキュメントをダウンロードするには、axis.com/support/cybersecurity/resourcesにアクセスしてください。 Axisのサイバーセキュリティのサポートの詳細については、axis.com/cybersecurityにアクセスしてください。
概要	ケーシング	IP66/IP67、NEMA 4X、IK10規格準拠 アルミニウム/プラスチック製ケース カラー：白 NCS S 1002-B 再塗装の手順については、製品のサポートページを参照してください。保証への影響については、axis.com/warranty-implication-when-repaintingにアクセスしてください。
	電源	Power over Ethernet (PoE) IEEE 802.3bt Type 2 Class 4 通常9 W、最大15 W PoE出力がIEEE 802.3btのType 3Class 6の場合、レーダーに電源供給するには IEEE 802.3bt、Type 4 Class 8、max 66 W が必要です。 PoE出力が IEEE 802.3bt、Type 2 Class 4の場合、レーダーに電源供給するにはIEEE 802.3bt、Type 3 Class 6、max 40.5 Wが必要です。
	コネクター	ネットワーク : シールド付きRJ45 10BASE-T/100BASETX/1000BASE-T PoE ネットワーク : シールド付きRJ45 1000BASE-T PoE出力 外部PoE装置の電源供給用

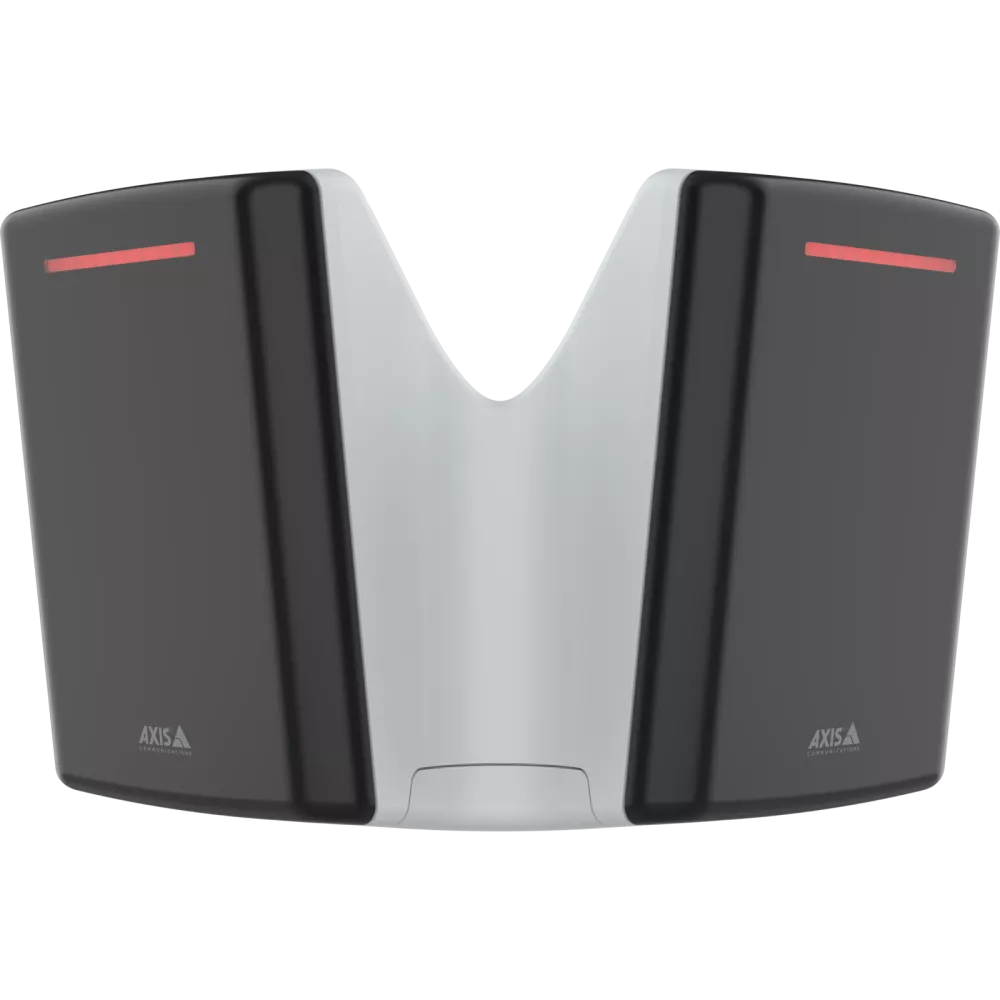

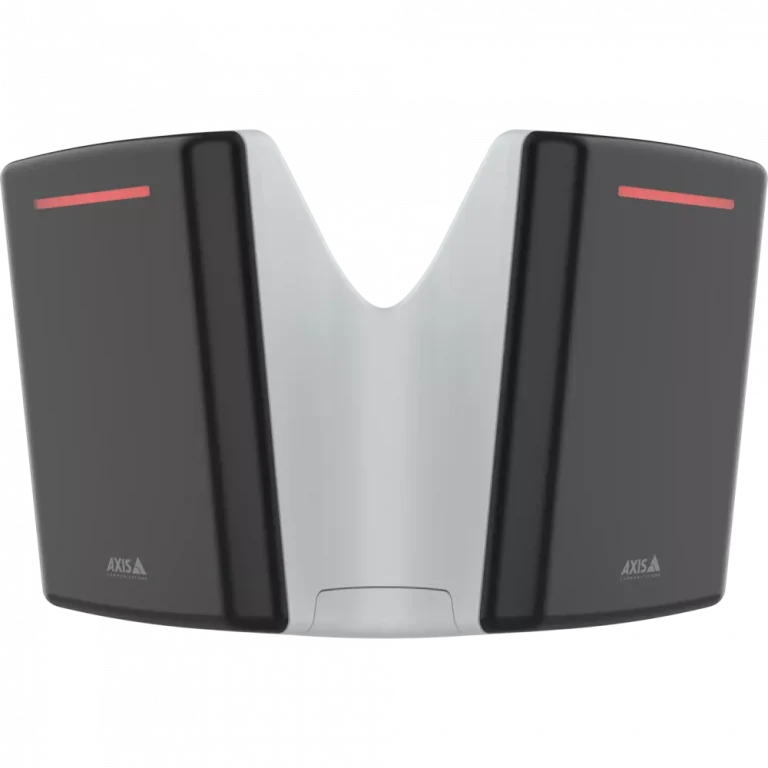

	ダイナミックLED	RGB (赤、緑、青) のLEDと既定のライトパターンを備えた動的LEDストリップ 昼間の可視性は最大60 m
	ストレージ	microSD/microSDHC/microSDXCカードに対応 SDカード暗号化に対応 (AES-XTS-Plain64 256bit) NAS (Network Attached Storage) への録画 推奨されるSDカードとNASについては、axis.comを参照
	動作温度	温度 : -40 ℃ ～ 60 ℃（40 °F ～ 140 °F） 湿度 : 10～100% RH (結露不可)
	保管条件	温度 : -40℃～65℃ (-40 °F～149 °F) 湿度 : 5～95% RH(結露不可)
	重量	4200 g (9.3 lb)
	パッケージ内容	レーダー、インストールガイド、TORX® T20 ドライバー、コネクターガード、ケーブルガスケット、オーナー認証キー
	システムツール	AXIS Site Designer、AXIS Device Manager、プロダクトセレクター、アクセサリーセレクター axis.comで入手可能
	言語	英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、中国語 (簡体字)、日本語、韓国語、ポルトガル語、ポーランド語、中国語 (繁体字)、オランダ語、チェコ語、スウェーデン語、フィンランド語、トルコ語、タイ語、ベトナム語
	保証	5年保証、axis.com/warrantyを参照
オプションアクセサリー	設置支援機能内蔵	AXIS T8415 Wireless Installation Tool

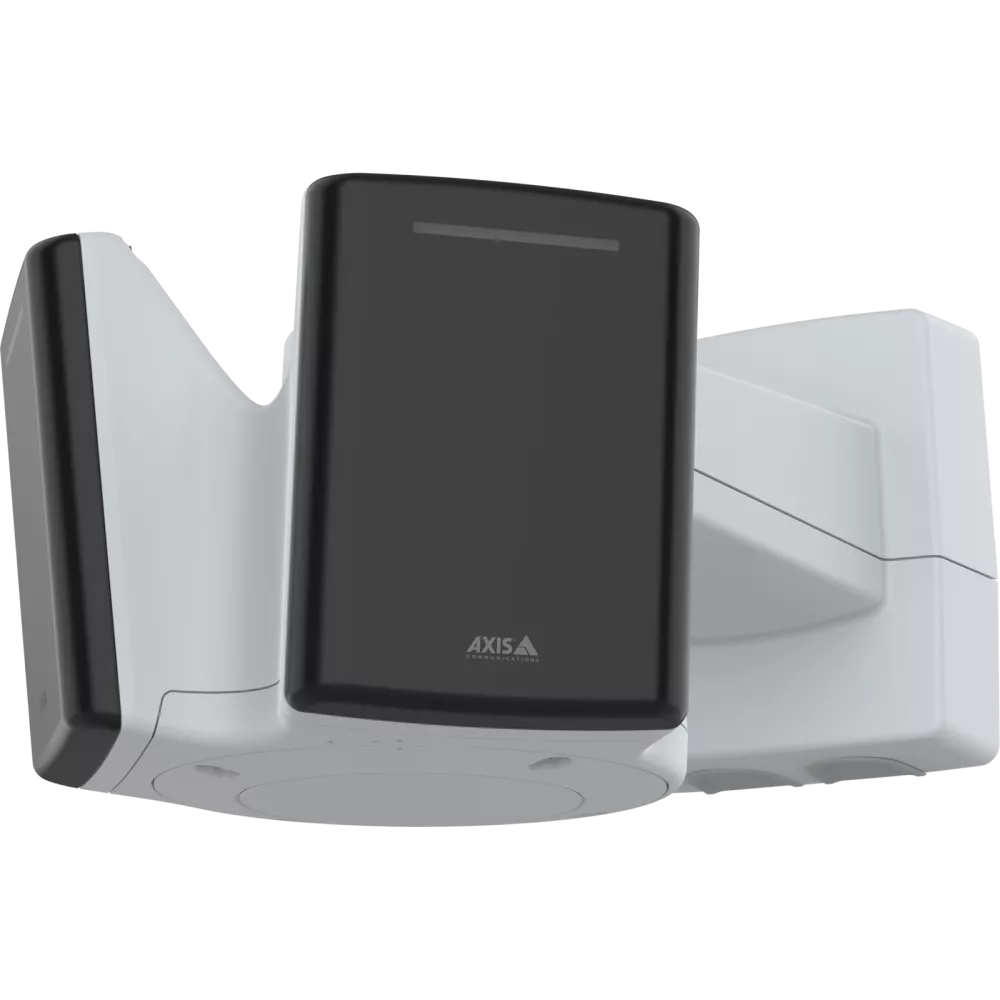

	取付	AXIS T91マウントアクセサリー、AXIS TQ5001–E壁面用・ポールマウント、AXIS TQ5301–ECorner Mount
	ストレージ	AXIS Surveillance Card
サステナビリティ	物質管理	PVC不使用、BFR/CFR不使用 (JEDEC/ECA標準JS709に準拠) RoHS、EU RoHS指令2011/65/EUおよび2015/863、規格EN IEC 63000:2018に準拠 REACH (EC) No 1907/2006に準拠。SCIP UUIDについては、echa.europa.euを参照
	材料	再生可能な炭素系プラスチックの含有率:69% (バイオ系) OECDガイドラインに従って紛争鉱物について検査済み Axisの持続可能性の詳細については、axis.com/aboutaxis/sustainabilityにアクセスしてください。
	環境責任	axis.com/environmental-responsibility Axis CommunicationsはUN Global Compactの署名企業です (詳細についてはunglobalcompact.orgを参照)
